Dossier trancheuses

Avec le développement des chantiers de pose de fibre, les ventes et la location de trancheuses devraient encore progresser fortement.

Les constructeurs proposent à présent des trancheuses fiables et bien adaptées aux différents chantiers de pose pour la fibre optique, l'électricité, le gaz, l'eau, assainissement, ..

Les principaux constructeurs de trancheuses Français : Marais, Risa, Rivard, Unac

Les principaux constructeurs de trancheuses Etrangers : Ditch Witch®, Garbin, Its, Liba, Mastenbroeck, Stehr, Tesmec, Trencor, Vermeer

Consultez les 4 nouvelles trancheuses présentées à Intermat 2018 ou construites après le salon

Les trancheuses sont classées par catégories :

Pour la pose de pipeline, ..... : Trancheuses pour grande largeur et grande profondeur de tranchée

Pour la pose des réseaux en : Zone rurale     Zone intermédiaire     Zone urbaine

Trancheuses spécifiques : Equipements sur véhicule     Spécial télecom     Scies adaptables sur porteur      Soc vibrant     Trancheuses pour travaux ferroviaires et fluvial     Trancheuses pour autres travaux (arrosage, ..)

Equipements complémentaires aux trancheuses : Roues de compactage     Spiraleuses     Gaine Rockshiekld

Prestation et location de trancheuses & spiraleuses : Entreprises de location de trancheuses et spiraleuses avec opérateur





Les 4 nouvelles trancheuses construites présentées à Intermat 2018 ou construites après le salon

SIDECUT SC3CLe constructeur et loueur de trancheuses Marais (group Tesmec) a présenté à Intermat la mini trancheuse Sidecut SC3C et le City Cleanfast, l'innovation qui va révolutionner la pose de fibre optique en milieu urbain.
La City Cleanfast permet comme la Cleanfast de trancher et d'aspirer en même temps.  Le volume de récupération des terres aspirées est de 1m3. La City Cleanfast  dispose d’un déport lui permettant de trancher en limite du gabarit de l’engin, et de trancher en courbe grâce à son pivot. Le porteur 4x4x4, est piloté de l’extérieur grâce à sa télécommande. Autre avantage pour la pose de fibre optique en milieu urbain, sa vitesse de déplacement est de 25 Km/h. La machine (et son système d'aspiration) a été conçue et fabriquée entièrment par Marais.





Le constructur Risa avait exposé la trancheuse Versatile, machine de moyenne puissance et de gabarit réduit. Elle permet de changer facilement d’outils de coupe en fonction des terrains rencontrés et des chantiers traités. L'équipement est déportable et l'évacuation des matériaux par tapis.




Le constructeur de trancheuses et d'aspiratrices-excavatrices RIVARD a exposé en avant première sur Intermat une nouvelle trancheuse destinée aux travaux de pose de réseaux et particulièrement en milieu urbain.
L'outil de creusement est déportable à l'exterieur des chenilles. L'évacuation des matériaux avec tapis permet un chargement direct de ces matériaux dans des véhicules compacts de chantier type dumper.

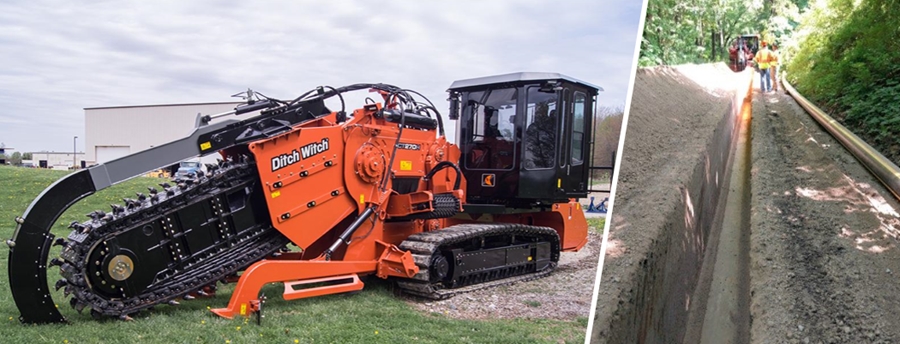

Ditch Witch®, le constructeur Américain de trancheuses compactes de 16 à 125 ch, se lance sur le marché des trancheuses à forte puissance avec sa première machine : la HT275.
Avec 275 ch, l'unité est idéale pour la pose de réseaux jusqu'à 305 cm de profondeur et 55,8 cm de largeur en simple chaîne et 66 cm en double chaîne dans diverses conditions de sol. La HT275 est équipée d’une cabine coulissante et en option, d’un tapis de chargement et d’un déport. Viendrons ensuite une scie à rochers et un soc vibrant de grande capacité pour compléter l’équipement.

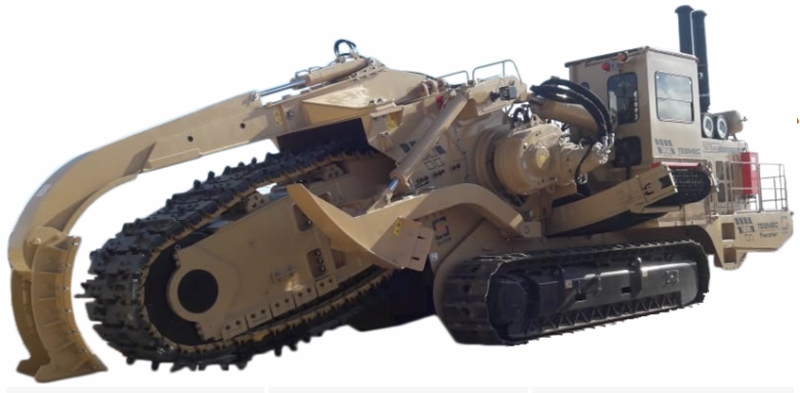

Trancheuses pour grande largeur et grande profondeur de tranchée
Constructeurs Français : Marais    Constructeurs étrangers : Tesmec, Trencor, Vermeer

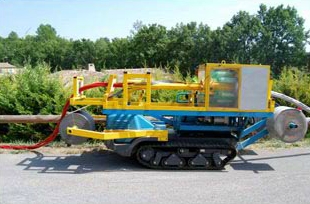

Chantiers pour la pose des réseaux en zone rurale
Les constructeurs Français Marais, Risa, Rivard, Unac et les constructeurs étrangers Mastenbroeck, Tesmec, Vermeer proposent pour la pose sur  des  grandes longueurs dans tout type de terrain, des trancheuses puissantes et avec correction de dévers.

Les équipements de tranchage proposés par les constructeurs sont déportables avec tapis de chargement par l'avant de la machine ou sans tapis de chargement.

Les trancheuses, sur porteurs à chenilles (les plus commercialisées) ou à pneus, permettent des profondeurs de tranchage importantes et des largeurs adaptables selon les besoins.
Ces trancheuses permettent de réaliser la pose mécanisée



Les constructeurs Français : Marais et Rivard proposent des équipements de tranchage avec roue tangentielle et chaîne.

RIV1403BTC1755-trancheuse-à-chaine-carterisée

Les constructeurs Français : Risa et Unac proposent des équipements de tranchage avec scie à entraînement axial et chaîne.

RIV1403BTC1755-trancheuse-à-chaine-carterisée

Les constructeurs étrangers : Ditch-Witch, Liba, Mastenbroeck, Tesmec et Vermeer proposent des équipements de tranchage à chaîne. Tesmec et Vermeer proposent aussi une scie à entraînement axial.



Ces trancheuses permettent de réaliser la pose mécanisée
RIV1254TR103A-pose-ateliers-séparés


Chantiers pour la pose des réseaux en zone intermédiaire
Les constructeurs Français Marais, Risa, Rivard, Unac et les constructeurs étrangers Ditch Witch®, Garbin, Liba, Mastenbroeck, Tesmec, Vermeer proposent des machines intermédiaires, sur porteurs à chenilles ou à pneus, permettant aussi bien de travailler en milieu rural ou urbain.
Les trancheuses sont plus compactes, mais avec des puissances inférieures et des profondeurs et largeurs de tranchage (adaptables selon les besoins) moins importantes.

Les équipements de tranchage proposés par les constructeurs sont déportables avec tapis de chargement par l'avant de la machine ou sans tapis de chargement.

RIV1254TR103A-trancheuse-à-roue



Chantiers en zone urbaine
P1460941 (Copier)Pour les travaux spécifiques en ville, Ditch Witch®, Marais,  Rivard et Tesmec construisent des mini-trancheuses autonomes sur chenilles ou pneus.
Les machines sont parfaitement adaptées au tranchage réalisé sur trottoirs. Les machines sont aussi idéales pour la découpe de l’asphalte et le béton.


Il est possible d'accoupler ces trancheuses à une aspiratrice excavatrice des marques Rivard, RSP et MTS, pour évacuer les déblais par aspiration direct dans le carter de la roue, ce qui permet pendant les travaux de terrassements, d'éviter les projections et les poussières. La propreté des tranchées et des chantiers est respectée.
MT12Cette configuration permet d’optimiser l’utilisation sur chantier d’une aspiratrice excavatrice (aspiration des matériaux tranchés, terrassement de chambres, dégagements de réseaux, récupération de fourreaux existants, sondages…).


Le système de micro-tranchage Ditch Witch® permet de réaliser des chantiers en zone urbaine, tout en ayant des répercutions minimes sur les infrastructures environnantes. Cette micro-trancheuse fonctionne avec une trancheuse autoportée Ditch Witch® compatible, comme la RT45 ou la RT55, ainsi qu’avec un système d’aspiration comme le FX60, afin d’assurer un chantier propre. Elles permettent de trancher des saignées allant jusqu’à 305 mm de profondeur, pour une largeur comprise entre 19 et 32 mm.

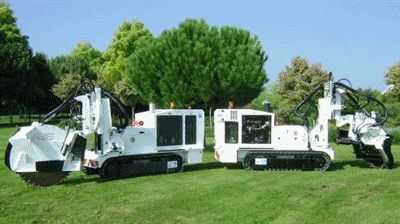

Trancheuse MARAIS

fiber 630 sito



Trancheuse du contructeur Italien Garbin

fiber 630 sito



Equipement trancheuse MARAIS spécifique sur véhicule
Marais propose, à la vente ou en location, la machine Cleanfast qui permet de réaliser des micro-tranchées pour le déploiement de réseaux électriques et de fibre optique en milieu urbain et autoroutier.
La roue de tronçonnage déportable, est à entraînement axial avec aspiration et stockage simultanés des déblais dans le camion.

L'aspiratrice est construite par le leader des constructeurs d'aspiratrices-excavatrices RSP
Pendant les travaux de terrassements cette machine évite les projections et les poussières. Le véhicule routier avec sa scie est facilement mobilisable.

Le City Cleanfast, l'innovation qui va révolutionner la pose de fibre optique en milieu urbain. Le City Cleanfast permet comme la Cleanfast de trancher et d'aspirer en même temps. Le volume de récupération des terres aspirées est de 1m3. Le City Cleanfast dispose d’un déport lui permettant de trancher en limite du gabarit de l’engin, et de trancher en courbe grâce à son pivot. Le porteur 4x4x4, est piloté de l’extérieur grâce à sa télécommande. Autre avantage pour la pose de fibre optique en milieu urbain, sa vitesse de déplacement est de 25 Km/h. La machine (et son système d'aspiration) a été conçue et fabriquée entièrment par Marais.




Trancheuse spécifique pour chantiers Télécom



Soc vibrant
Constructeur : Ditch Witch®, Vermeer, Unac
 Image associée Résultat de recherche d'images pour "intertas vermeer"

 Résultat de recherche d'images pour "soc vibrant"  Trancheuse autoportée


Trancheuses Marais spécifiques

Trancheuse Marais pour pose de réseaux en milieu fluvial

Trancheuse pour pose de réseaux le long des lignes ferroviaires


Equipements scies et chaines adaptables sur porteur

Le constructeur BOBCAT propose un équipement scie ou chaîne adaptable sur leurs porteurs avec avancement hydrostatique à pneus ou chenilles.

Les constructeurs Italien SIMEX et GARBIN propose des équipements scies adaptables sur des porteurs (au choix) à pneus ou chenilles avec avancement hydrostatique.

Les équipements scie sont également parfaits pour la découpe de l’asphalte et le béton.
Il est possible (en les adaptant) d'accoupler aussi ces éuipements à une aspiratrice excavatrice des marques
Rivard, RSP et MTS, pour évacuer les déblais par aspiration direct dans le carter de la roue ce qui permet, pendant les travaux de terrassements d'éviter les projections et les poussières.

Les constructeurs Allemand LIBA et ITS commercialisent des équipements chaînes adaptables sur des pelles hydrauliques, chargeurs, tracteurs, .. et le constructeur STEHR des équipements scies adaptables sur tracteurs




Equipements complémentaires aux trancheuses
Roues de compactage pour tranchées étroites

RISA est le seul constructeur de trancheuses en France à proposer des roues de compactage.
Cet équipement est adaptable sur les tracto-pelles, chargeuses et mini-chargeurs, pelles et mini-pelles, ... Un avancement hydrostatique du porteur permet une meilleure utilisation et efficacité.

Destinée à compacter des tranchées de faible largeur, la roue de compactage permet un meilleur rendement, en évitant les manutentions, les postures inconfortables et supprime les vibrations provoquées par les pilonneuses.

La largeur de la roue de compactage peut être modifiée grâce à des secteurs facilement remplaçables sur le chantier.

A présent RISA propose aussi une roue permettant de compacter jusqu'à 50 cm de large.

Roue du fabricant Italien Simex
Résultat de recherche d'images pour "roue de compactage simex"


Spiraleuses pour pose sans sablage
spiraleuse_RISA_RS160Le constructeur RISA fabrique des spiraleuses qui permettent l’enfouissement des câbles électriques ou des tubes PE sans sablage.

L’enfouissement des câbles électriques ou des tubes PE pour fibre optique, nécessite parfois en fonction des types de sols rencontrés, une protection mécanique particulière afin que les câbles ou tubes ne soient pas endommagés lors des opérations de remblaiement et de compactage des tranchées.

Cette protection des câbles par gaine est plus respectueuse de l’environnement. Cette technique évite en effet, l'apport de sable extrait des carrières ou du lit des rivières, et l'utilisation des transports routiers conséquents, parfois difficiles et couteux. De plus, chaque tonne de sable apportée engendre autant d’évacuation en décharge des terres excédentaires.



Gaine pour enfouissement sans sablage
La société MECAROUTE commercialise en France la gaine de protection ROCKSHIEKLD RS 1000. La gaine est constituée de PEHD ( Polyéthylène Haute Densité ) légèrement modifié par introduction d’agent gonflant, lui apportant la souplesse nécessaire à sa mise en place autour des câbles.

Elle peut être posée sur tous types de réseaux ( tels que câbles électriques de toutes sections ou de toutes compositions, ou encore tubes pour fibre optique etc… ).

Grâce à sa forme en grille de maille 4x4 mm, ne sont autorisés de pénétrer à l’intérieur du complexe, que les éléments de remblais les plus fins, donc non blessants, qui viennent ainsi au contact direct du câble, lui conférant de cette façon, non seulement un accroissement de la performance de protection mécanique, mais également un parfait échange de chaleur avec l’extérieur par création d’un « pont thermique » .

Avec la gaine Rockshield RS 1000, la capacité du transit électrique dans le câble est optimum.



Trancheuses pour autres travaux (arrosage, ...)
Constructeurs étrangers : Ditch Witch®, Garbin, Its, Liba, Vermeer
  C30X

TZ-A-TRACTION TZS_1

Résultat de recherche d'images pour "trencher vermeer hollande" Résultat de recherche d'images pour "trencher vermeer hollande"
